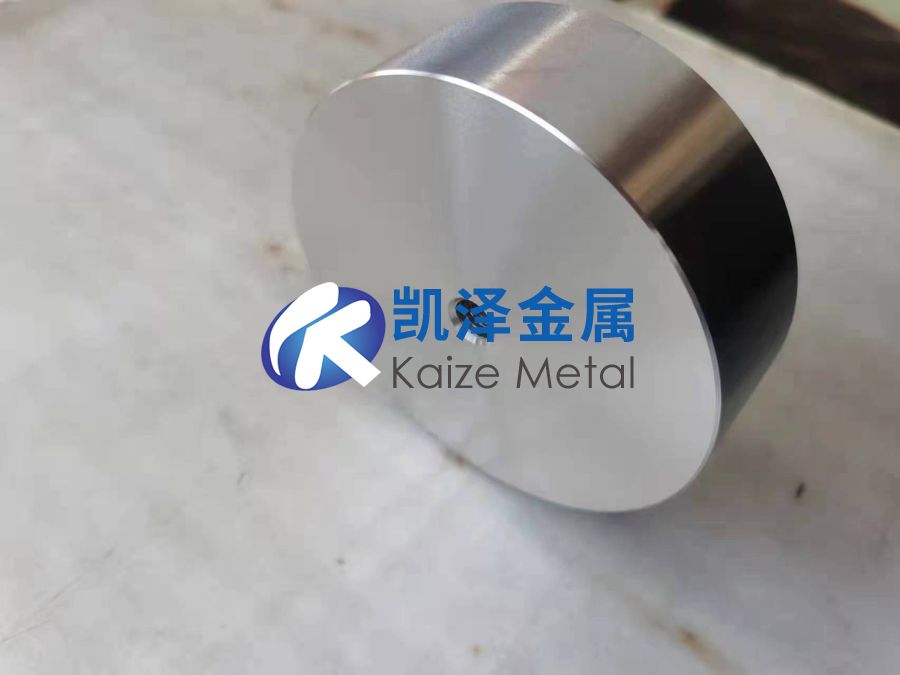

鈦靶的國內外標準核心差異在于純度等級、表面精度及認證體系。國內標準(GB/T、YS/T)已逐步與國際接軌,但在高端半導體領域仍需依賴SEMI/ASTM標準。企業應根據目標市場(如出口需符合SEMI)和終端應用(如核工業需EJ/T)選擇適配標準。關于鈦靶材在國內外的主要執行標準對比,凱澤金屬按國家和地區分類列舉。

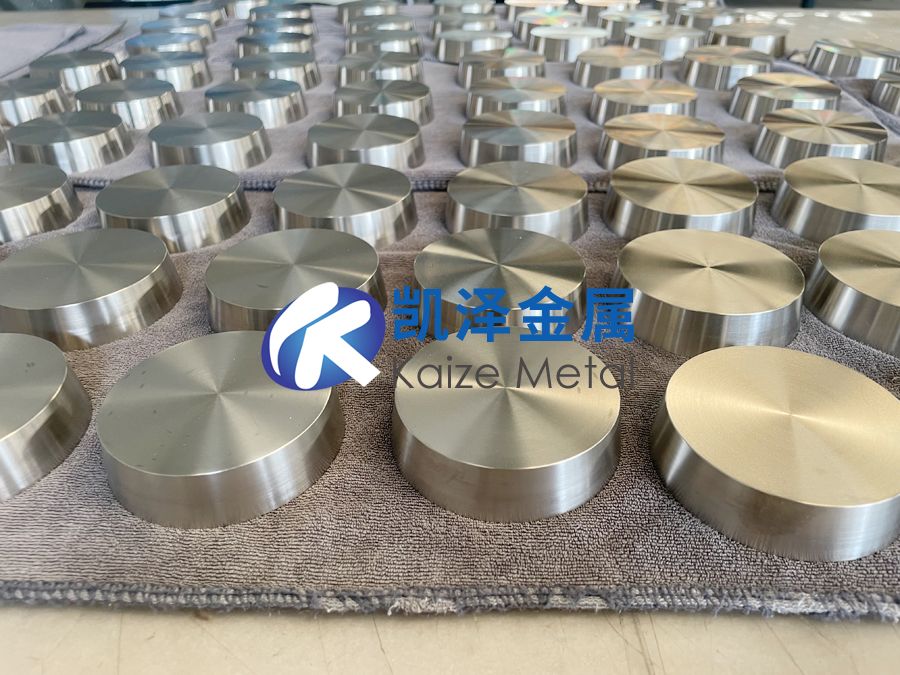

一、國內執行標準
標準類型 | 標準編號 | 標準名稱 | 適用范圍與關鍵要求 |
國家標準 | GB/T 38976-2020 | 《鈦及鈦合金濺射靶材》 | 規定鈦靶材的化學成分、尺寸公差、表面粗糙度(Ra≤0.8μm)、晶粒度(≤100μm)等要求。 |
行業標準 | YS/T 1497-2021 | 《高純鈦靶材》 | 適用于半導體用高純鈦靶(純度≥99.995%),明確氧含量(≤300ppm)、金屬雜質總量(≤50ppm)。 |
核工業標準 | EJ/T 20079-2014 | 《核級鈦及鈦合金靶材技術條件》 | 核反應堆用鈦靶材的特殊要求,包括輻照穩定性、氫含量(≤0.015%)等。 |
二、國際執行標準
標準類型 | 標準編號 | 標準名稱 | 適用范圍與關鍵要求 |
美國標準 | ASTM F3049-14 | 《濺射靶材用鈦及鈦合金標準規范》 | 涵蓋純度(99.9%-99.999%)、密度(≥4.5g/cm3)、微觀組織(無氣孔/夾雜物)等指標。 |
半導體行業標準 | SEMI F104-0308 | 《半導體濺射靶材通用規范》 | 針對12英寸晶圓用鈦靶,要求表面粗糙度Ra≤0.5μm,晶粒尺寸均勻性±10%。 |
日本標準 | JIS H 7801-2005 | 《濺射靶材一般要求》 | 規定鈦靶的尺寸公差(±0.1mm)、翹曲度(≤0.1%)、綁定結合強度(≥30MPa)。 |
歐盟標準 | EN 10204-2004 | 《金屬產品檢驗文件類型》 | 適用于鈦靶材的質量認證,要求提供3.1B或3.2級材質證書,確保可追溯性。 |
三、國內外標準對比與關鍵差異
對比維度 | 國內標準(GB/T 38976) | 國際標準(ASTM F3049/SEMI) |
純度要求 | 半導體級:99.995%(YS/T 1497) | 半導體級:≥99.999%(SEMI F104) |
表面粗糙度 | Ra≤0.8μm(通用) | Ra≤0.5μm(12英寸靶材) |
雜質控制 | 氧≤300ppm,鐵≤100ppm | 氧≤150ppm,碳≤50ppm(高純靶) |
晶粒尺寸 | ≤100μm(允許局部偏差±20%) | ≤50μm(SEMI要求),均勻性±5% |
認證文件 | 需提供化學成分報告、力學性能測試數據 | 需附加第三方檢測報告(如SGS)、批次追溯文件(EN 10204) |

四、應用領域與標準選擇建議
半導體行業
首選標準:SEMI F104(12英寸靶材)、ASTM F3049(高純度)。
關鍵指標:純度≥99.999%、晶粒均勻性、超低氧含量(≤100ppm)。
光學鍍膜/裝飾鍍層
適用標準:GB/T 38976(國內)、JIS H 7801(出口日本)。
關鍵指標:表面粗糙度Ra≤1.0μm、成本控制。
核工業
強制標準:EJ/T 20079(中國)、ASTM B811(國際核級)。
關鍵指標:抗輻照性能、氫含量≤0.015%。
五、未來標準發展趨勢
更高純度要求:半導體先進制程(3nm以下)推動鈦靶純度向6N(99.9999%)發展。
尺寸大型化:12英寸以上靶材標準將細化,如SEMI F104修訂版可能新增18英寸靶規范。
綠色制造:新增環保指標(如碳足跡追蹤),符合歐盟《電池與廢電池法規》等要求。

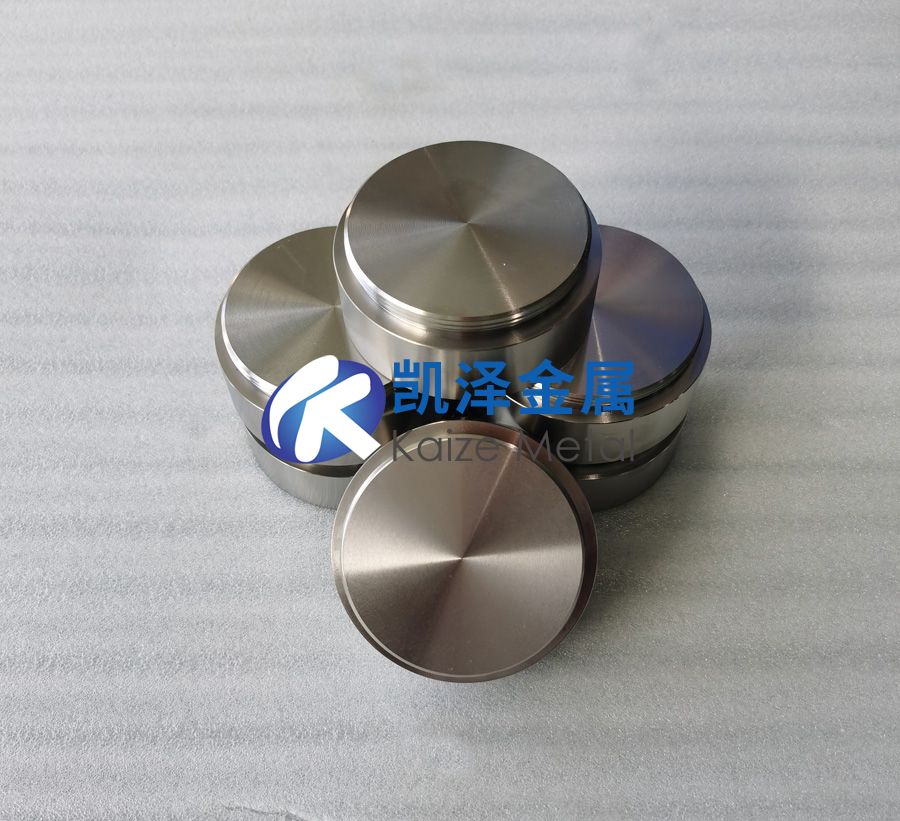

凱澤金屬前面深度剖析了鈦靶材的相關標準及應用差異,為不斷提升公司靶材產品的應用深度,對于鈦靶材的核心應用場景、技術要求及發展趨勢,按主要領域整理如下:

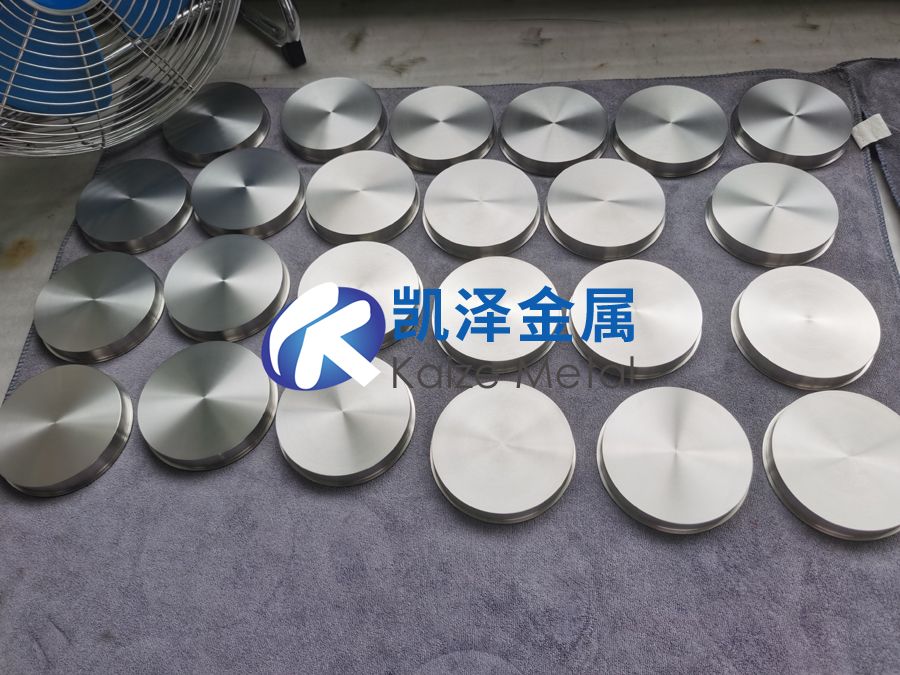

一、半導體制造:銅互連與先進封裝
1、核心作用
鈦靶用于物理氣相沉積(PVD),在硅片表面形成 銅互連阻擋層(Ti/TiN),防止銅原子擴散至絕緣層,保障電路可靠性。
技術需求:
超高純度(≥99.999%):避免金屬雜質(Fe、Cr)引起漏電;
晶粒均勻性(晶粒度≤50nm):確保薄膜厚度一致性(±2%);
低氧含量(≤100ppm):減少界面氧化導致的電阻升高。
挑戰:
3nm以下制程要求靶材晶粒尺寸進一步縮小至20nm級;
EUV光刻工藝中,鈦靶濺射需避免微粒污染(每片晶圓缺陷數<0.1個)。
2、代表企業:
國際:霍尼韋爾(美國)、東曹(日本);
國內:江豐電子、有研新材(已突破7nm節點靶材量產)。

二、光學鍍膜:AR/VR與精密光學
1、核心應用
鈦靶用于沉積 增透膜(AR)、反射膜,應用于:
消費電子:手機鏡頭、VR頭顯光學模組;
高端儀器:天文望遠鏡鏡面、激光器諧振腔。
技術需求:
膜層致密性(孔隙率<0.1%):防止水汽滲透導致膜層脫落;
成分可控性:通過Ti-Al、Ti-Si復合靶調節折射率(1.8-2.5);
大面積均勻性(Φ300mm靶材厚度偏差≤1%)。
2、案例:
蔡司鏡頭:采用Ti/TiO?多層膜,實現可見光區透光率>99.5%;
Meta Quest 3:鈦基納米結構膜降低鏡片反射率至0.2%以下。
三、裝飾鍍層:輕奢消費與工業設計
1、創新應用
通過調節濺射參數,鈦靶可制備 多彩裝飾鍍層:
PVD離子鍍:生成金色(TiN)、黑色(TiC)、藍色(TiOxNy)等膜層;
微弧氧化:用于智能手表表殼、汽車內飾件,形成耐磨陶瓷層。
技術突破:
漸變色彩控制:通過多靶共濺射(Ti+Al+Si)實現虹彩效應;
環保替代:取代電鍍鉻工藝(避免六價鉻污染),符合歐盟RoHS指令。
市場數據:
2023年全球裝飾鍍層用鈦靶市場規模達12億美元,年增長率15%;
蘋果Apple Watch Ultra采用鈦靶鍍膜,良率提升至95%(傳統工藝僅80%)。

四、新能源領域:鋰電與氫能
1、鋰離子電池
集流體鍍層:在銅箔表面濺射納米鈦層(≤50nm),提升電極-電解液界面穩定性,循環壽命增加30%;
固態電解質界面:鈦靶沉積Li-Ti-O復合層,抑制鋰枝晶生長(寧德時代專利技術)。
2、氫燃料電池
雙極板防護層:鈦基非晶碳膜(Ti-DLC)降低接觸電阻至5mΩ·cm2,耐腐蝕電流<1μA/cm2;
質子交換膜(PEM):鈦納米粒子摻雜膜提升機械強度(>30MPa)和質子傳導率。
痛點與趨勢:
成本制約:鈦靶占雙極板制造成本20%,推動低成本鈦鐵合金靶研發;
卷對卷(R2R)濺射:開發柔性鈦靶(厚度≤0.1mm),適應連續鍍膜產線。
五、新興領域:柔性電子與太空科技
1、柔性顯示
透明導電膜:鈦靶濺射超薄Ti(3-5nm)+Ag層,替代ITO,彎折10萬次電阻變化<5%(京東方Fold 3應用);
可拉伸電路:Ti-Au納米島結構實現200%拉伸形變下導電性保持。
2、深空探測
衛星光學部件:鈦基多層膜抵御太空紫外輻射(>5000小時性能無衰減);
核電池包殼:鈦靶鍍層(厚度≥10μm)阻隔钚-238輻射泄漏(NASA Perseverance火星車應用)。
六、國產替代與國際競爭格局
1、技術差距
高端市場:12英寸以上半導體靶材90%依賴進口(日美企業主導);
專利壁壘:東曹持有“高密度鈦靶熱等靜壓成型”核心專利(CN112958752A)。
2、突破路徑
聯合研發:中科院寧波材料所+江豐電子開發超高純鈦靶(6N級)熔煉技術;
標準升級:推動GB/T 38976-2020與SEMI F104對標,覆蓋18英寸靶材參數。
3、政策機遇
中國“十四五”新材料規劃:將高純金屬靶材列為“卡脖子”攻關目錄;
歐盟《關鍵原材料法案》:鈦被列為戰略資源,倒逼本土供應鏈建設。

總結:鈦靶材應用的三大升級方向
性能極致化:純度從5N向6N突破,晶粒尺寸進入亞微米時代;
形態多元化:從剛性靶向柔性靶、異形靶(環形/管狀靶)擴展;
